一,产品概述(General Description)
CXMD3225 是为控制和驱动直流马达设计的两</span>通道 MOSFET 功率驱动+驱动电流可调的</span>芯片，</span>
其可以控制马达的正转、反转、刹车等功能，可用来代替传统的分立</span>器件驱动电路，使外围器件
更精简，</span>智能过温保护加</span>恒流驱动，使整机可靠性</span>更高。此芯片有两个 TTL/CMOS 兼容电平的</span>
输入端口，具有良好的抗干扰性，同时两个输出端口能直接驱动一个马达正反转或者两个马达的
单方向 ON/OFF。此芯片还具有较大的电流驱动力和宽的电源电压范围
二.产品特点(Features)
宽的电源电压范围：4.2V~16V
低</span>导通电阻</span> 800 毫欧
内置智能过温保护电路
内置智能过流保护电路
低静态工作电流，小于 15uA
具有高达 1.5A 持续驱动电流，3A 峰值电流输出</span>
编程输出马达需要最大恒流驱动电流</span>
带马达启动时自动提高恒流驱动电流
可编程调节恒流驱动的 PWM 频率
TTL/CMOS 电平输入兼容
控制和驱动集成于单片 IC 之中
三,应用范围 (Applications)
驱动直流马达
四.技术</span>规格书下载（产品PDF）</span>
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持</span>！</span>

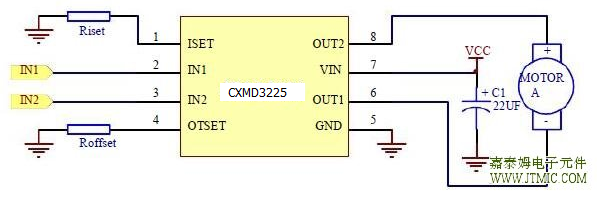

管脚序号 | 管脚名称 | 功能描述 |
1 | ISET | 驱动电流调整，恒流电流值：Iset=1.23*200K/Riset |
2 | IN1 | 马达信号输入 1 |
3 | IN2 | 马达信号输入 2 |
4 | OTSET | 固定关断时间调整，悬空是 25US，<br style="padding: 0px; margin: 0px;"/>公式：Toff=1/(0.04+14.8/Roffset) us，Roffset 单位是 KΩ |
5 | GND | 电源地</p> |
6 | OUT1 | 马达驱动输出 1 |
7 | VIN | 电源输入 |
8 | OUT2 | 马达驱动输出 2 |
参数 | 典型值</p> | 单位 |
工作电压 | 4.2 ~ 16 | V |
待机电流 | < 15 | uA |
输入高电平</p> | > 1.8 | V |
输入低电平</p> | < 0.8 | V |
输出持续电流 | 1.5 | A |
输出峰值电流</p> | 3 | A |
工作温度 | -40~85 | ℃</p> |
存储温度 | -50~100 | ℃</p> |
马达驱动电路 | ||||||
芯片型号 | 工作电压 | 静态电流</p> | 额定驱动电流 | 峰值驱动电流</p> | 驱动通道 | 封闭规格 |
4.2V~16V | ＜15uA | 1.5A | 3A | 2 | ESOP8 | |
4.2V~16V | ＜15uA | 3.0A | 6A | 2 | ESOP8 | |
