【80V高压降压】CXSD6262B DC-DC转换器｜0.3A高效电源IC SOP8-EP封装
0
CXSD6262B内置 固定频率振荡器与频率补偿电路，简化了电 路设计。 PWM控制环路可以调节占空比从0~100% 之间线性变化。内置输出过电流保护功能， 当输出短路时，开关频率从100KHz降至 15KHz。内部补偿模块可以减少外围元器件 数量
产品手册
-
[ CXSD6262B ]"
产品订购
产品简介
产品概述
CXSD6262B是一款面向高压工业与车载场景设计的降压型DC-DC转换器，支持10-80V超宽输入电压，输出1.25-20V可调电压，最大持续电流0.3A（5V输出），效率高达84%。采用100KHz固定开关频率与全范围PWM占空比调节（0~100%），集成高压功率三极管及补偿模块，显著减少外围元件数量，适配电动车控制器、通信基站等高可靠性低功耗供电需求。
产品特点
核心技术亮点
■ 超高压输入设计
-
80V超宽输入电压，适配工业24V/48V电池系统及车载电源
-
100%最大占空比，支持全范围线性占空比调节
-
内置高压功率器件，最小压降仅1V
■ 多重安全防护
-
智能频率切换：短路时开关频率从100KHz降至15KHz保护
-
三重安全机制：过流/短路/过热保护（-40℃~125℃宽温域）
-
低纹波输出（<±2%），负载调整率<±1.8%
■ 紧凑型工业设计
-
SOP8-EP封装（增强散热型），PCB面积节省40%，外围元件减少50%
-
通过工业级ESD防护认证，抗振动与高低温冲击
-
适配高密度PCB布局，降低系统开发复杂度
差异化优势
-
全占空比调节：0~100%线性PWM控制，动态响应时间<80μs
-
超高压兼容性：80V输入覆盖工业与车载严苛电压波动场景
-
高集成设计：内置补偿模块与保护电路，BOM成本降低30%
CXSD6262B凭借高压适应能力与工业级可靠性，为电动车及通信设备提供高效、紧凑的电源解决方案，
助力系统在复杂工况下稳定运行。
应用范围
✔ 电动车/电动工具：控制器辅助电源、BMS低功耗模块
✔ 工业设备：48V PLC系统、传感器网络供电
✔ 通信基站：5G微基站光模块、光纤通信设备
✔ 新能源系统：储能设备监测电路、太阳能控制器
技术规格书（产品PDF)
需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
产品封装图
电路原理图
物料清单

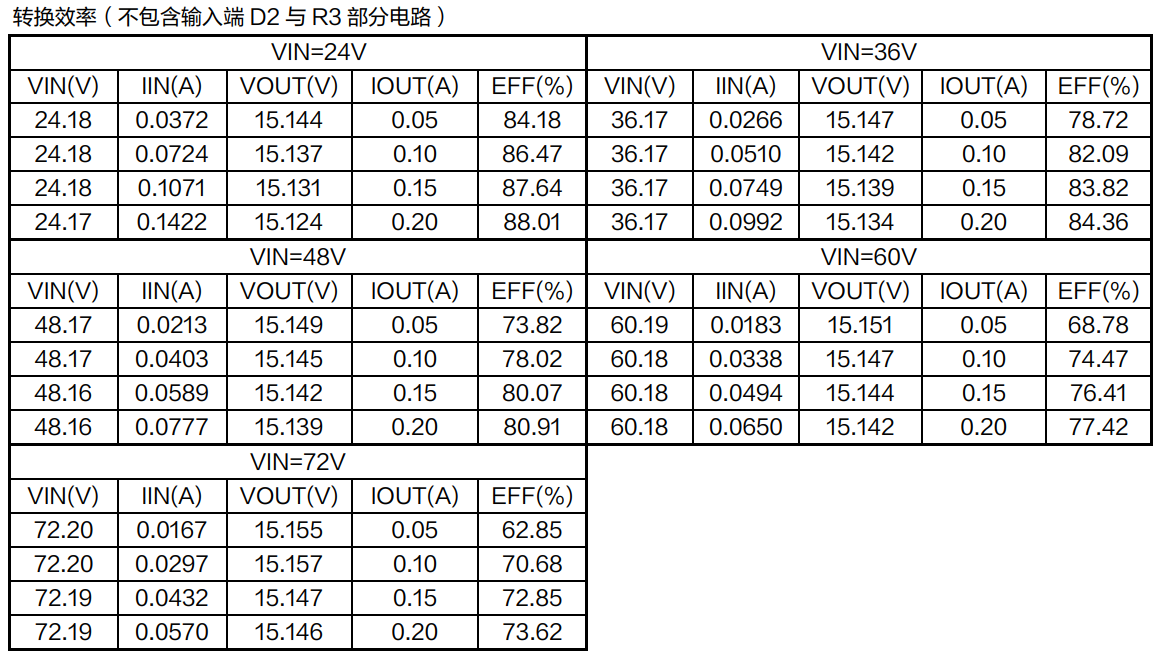

性能数据
DEMO 实物图
PCB 布局
应用信息
相关芯片选择指南 更多同类产品.....
| 降压型直流电源变换器芯片(高电压型) | |||||
| 产品型号 | 输入电压 | 开关电流 | 开关频率 | 电压版本 | 封装类型 |
| CXSD6262A | 5V ~ 80V | 0.4A | 150KHz | Adj (1.25V) | SOP8L-EP |
| CXSD6263 | 5V ~ 80V | 0.8A | 150KHz | Adj (1.25V) | TO252-5L |
| CXSD6264 | 12V ~ 90V | 0.5A | 150KHz | Adj (1.25V) | SOP8L-EP |
| CXSD6265 | 10V ~ 80V | 0.6A | 150KHz | Adj (1.25V) | TO252-5L |
| CXSD6266 | 10V ~ 80V | 1A | 150KHz | Adj (1.25V) | TO263-5L |
| CXSD6267 | 12V ~ 90V | 0.6A | 150KHz | Adj (1.25V) | SOP8L-EP |
| CXSD6268 | 12V ~ 90V | 2.1A | 150KHz | Adj (1.25V) | TO220-7L |
| CXSD6262B | 10V ~ 80V | 0.3A | 100KHz | Adj (1.25V) | SOP8L-EP |
| CXSD62557 | 8V ~ 80V | 1A | 100KHz | Adj (1.25V) | SOP8L-EP |
| CXSD62558 | 8V ~ 80V | 2.1A | 100KHz | Adj (1.25V) | TO263-7L |
