一.产品概述
CXSD6256是一款高频同步降压型DC-DC转换器，采用380KHz固定开关频率设计，专为智能家居与通信设备优化。支持3.6-28V宽输入电压，精准输出0.8-25V可调电压，最大持续电流达3A，具备超低纹波（<60mV）与±1.2%负载/线性调整率精度。集成PWM控制环路与频率补偿电路，支持0-100%全占空比调节，显著简化外围元件数量，适配紧凑型电子设备的供电需求。
The CXSD6256 is a 380KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 3A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator. The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An enable function, an over current protection function is built inside. When short protection function happens, the operation frequency will be reduced from 380KHz to 80KHz. An internal compensation block is built in to minimize external component count.
二.产品特点
核心技术亮点
■ 高频高效电源架构
■ 智能化控制与保护
-
EN脚双模式控制：支持TTL电平关断与滞后启动（防误触发设计）
-
多重保护机制：过流/过热/短路三重防护，保障系统可靠性
-
内置功率MOS管，支持100%占空比持续输出
■ 紧凑型工业设计
-
SOP8封装（5.0×6.0mm），节省PCB空间，适配高密度布局
-
集成频率补偿模块，外围元件减少35%
-
工作温度范围-40℃~85℃，满足消费电子与工业场景需求
差异化优势
-
高频低干扰：380KHz开关频率优化EMI性能，通过FCC Class B认证
-
智能启停控制：EN脚滞后功能防止电压抖动误触发，提升系统稳定性
-
CXSD6256凭借高频高效与高集成度设计，为智能设备与通信系统提供高性价比电源解决方案，
助力产品实现小型化与高可靠性的双重突破。 -
宽温域兼容性：-40℃低温启动能力，适配严苛工业环境
„ Wide 3.6V to 18V Input Voltage Range
„ Output Adjustable from 0.8V to 16V
„ Maximum Duty Cycle 100%
„ Minimum Drop Out 0.6V
„ Fixed 380KHz Switching Frequency
„ 3A Constant Output Current Capability
„ Internal Optimize Power MOSFET
„ High efficiency
„ Excellent line and load regulation
„ TTL shutdown capability
„ EN pin with hysteresis function
„ Built in thermal shutdown function
„ Built in current limit function
„ Built in output short protection function
„ Available in SOP8L package
三.应用范围
✔ 智能家居：LCD电视/显示屏、数码相框、智能机顶盒
✔ 通信设备：5G路由器、光模块、基站辅助电源
✔ 工业控制：传感器供电、嵌入式系统
✔ 便携设备：移动终端、手持仪器
„ LCD Monitor and LCD TV
„ Digital Photo Frame
„ Set-up Box „ ADSL Modem
„ Telecom / Networking Equipment
四.技术规格书（产品PDF)需要详细的PDF规格书请扫一扫微信联系我们，还可以获得免费样品以及技术支持！
五.产品封装图
六.电路原理图
物料清单
八.性能数据
九.DEMO 实物图

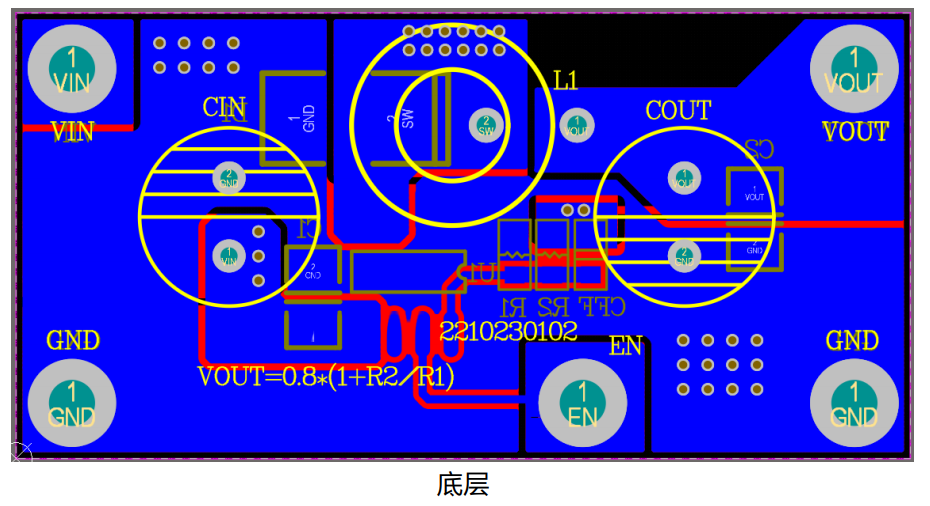

十.PCB 布局
十一.应用指南
输入电容选择
在连续模式中，转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬态电压，
必须采用针对最大RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于大多数的应用，1
个 4.7uF 的输入电容器就足够了，它的放置位置尽可能靠近CXSD6256的位置上。最大 RMS 电容器
电流由下式给出：
其中，最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差，即 IMAX=ILIM-△IL/2。
在未使用陶瓷电容器时，还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行高频去耦。
输出电容选择
在输出端应选择低 ESR 电容以减小输出纹波电压，一般来说，一旦电容 ESR 得到满足，电容就足以
满足需求。任何电容器的 ESR 连同其自身容量将为系统产生一个零点，ESR 值越大，零点位于的频
率段越低，而陶瓷电容的零点处于一个较高的频率上，通常可以忽略，是一种上佳的选择，但与电
解电容相比，大容量、高耐压陶瓷电容会体积较大，成本较高，因此使用 0.1uF 至 1uF 的陶瓷电容
与低 ESR 电解电容结合使用是不错的选择。 输出电压纹波由下式决定：
式中的 F：开关频率，COUT：输出电容，△IL：电感器中的纹波电流。
电感选择
虽然电感器并不影响工作频率，但电感值却对纹波电流有着直接的影响，电感纹波电流△IL 随着电感值
的增加而减小，并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个合理起始点为△IL =0.3*ILIM，
其中 ILIM 为峰值开关电流限值。为了保证纹波电流处于一个规定的最大值以下，应按下式来选择电感值：
续流二极管选择
续流二极管建议使用肖特基二极管，比如 SS34。它的额定值为平均正向电流 3A 和反向电压 40V。3A 电流
下典型正向电压为 0.55V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在
正常工作时平均正向电流可计算如下：
PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。
十二.相关芯片选择指南
|
产品型号 |
输入电压 |
开关电流 |
开关频率 |
电压版本 |
封装类型 |
|
3.6V ~ 18V |
2A |
380KHz |
Adj (1.222V) |
SOP8L |
|
|
3.6V ~ 23V |
3A |
380KHz |
Adj (1.222V) |
SOP8L |
|
|
3.6V ~ 18V |
2A |
380KHz |
Adj (0.8V) |
SOP8L |
|
|
3.6V ~ 18V |
3A |
380KHz |
Adj (0.8V) |
SOP8L |
|
